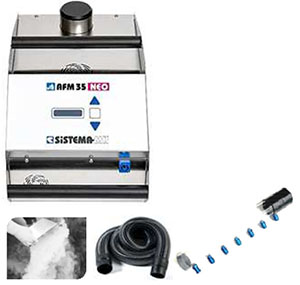

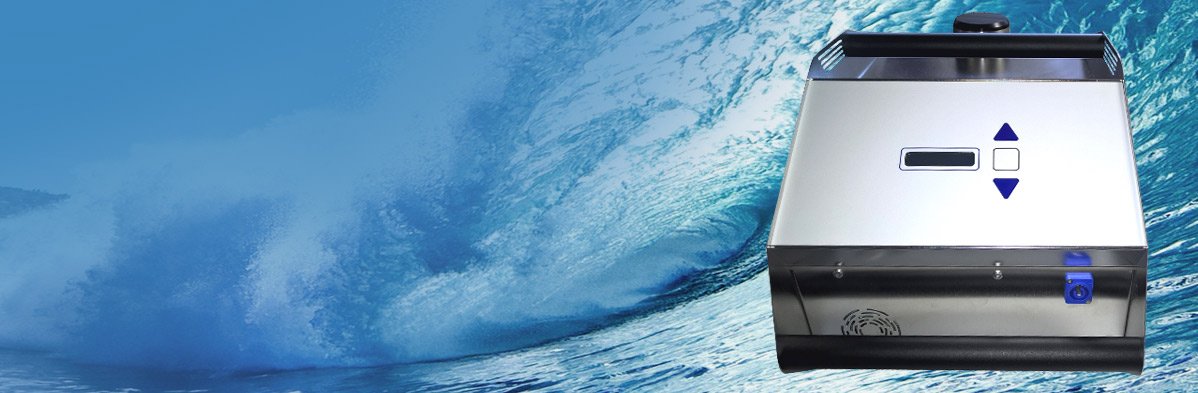

ГЕНЕРАТОР ТУМАНА AFM35-NEO

ГЕНЕРАТОР ТУМАНА AFM35 NEO

Высокопроизводительная система визуализации потоков AFM35-NEO для чистых комнат, лабораторий, медицинских кабинетов,  герметичных боксов и подобных помещений.

СИСТЕМА ВИЗУАЛИЗАЦИИ
ВОЗДУШНЫХ ПОТОКОВ AFM35 NEO



  • Новая более производительная модель генератора
  • Плотный белый туман
  • Визуализация от 5 до 7 м

ГЕНЕРАТОР ТУМАНА AFM35 NEO

Высокопроизводительная система визуализации потоков AFM35-NEO для чистых комнат, лабораторий, медицинских кабинетов,  герметичных боксов и подобных помещений.

СИСТЕМА ВИЗУАЛИЗАЦИИ
ВОЗДУШНЫХ ПОТОКОВ AFM35 NEO



  • Новая более производительная модель генератора
  • Плотный белый туман
  • Визуализация от 5 до 7 м

ОБЩЕЕ ОПИСАНИЕ ГЕНЕРАТОРА



В современном мире используются технологии требующие наличие специальных стерильных рабочих зон для определенных процессов.

Такие чистые помещения — это зоны с контролируемой концентрацией взвешенных частиц в воздухе, определенной температурой, влажностью и давлением. Согласно ISO 14644-3, приложение B7, операторы чистых комнат обязаны периодически следить за ситуацией с перемещением воздуха. По этому стандарту, контроль производится с помощью визуализации воздушных потоков путем введения или распыления с последующим отслеживанием мельчайших аэрозольных частиц, образованных генераторами тумана.

Система туманообразования — генератор AFM35-NEO использует высокопроизводительный ультразвуковой модуль из 35 пьезоэлектрических элементов для создания 1,25 кубических метров тумана в минуту. Плотность такого тумана обеспечивает визуализацию воздушных потоков на расстоянии от 5 до 7 м. Такой генератор может быть использован для изучения перемещения воздушных масс в чистых комнатах, медицинских кабинетах,  герметичных боксах, барьерных изоляторах, вытяжных шкафах и подобных помещениях.

Система туманообразования AFM35-NEO является высокопродуктивным ультразвуковым генератором, который по своим параметрам тумана (плотность, визуальные характеристики) конкурирует с генераторами на жидким азоте, за исключением системы Apollo.35. В отличии от этих систем, AFM35-NEO при его высоких показателях, требует только воду и не требует таких двух компонентов как вода и жидкий азот.



ХАРАКТЕРИСТИКИ

  • Плотный белый туман
  • Время цикла 80 мин, из которых 50 мин с плотным белым туманом
  • Достаточный объем для разделения на два шланга одновременно
  • Распыление до 170 мл воды в минуту с созданием до 1,25 кубических метров тумана
  • Визуализация потоков от 5 до 7 метров
  • Самая высокая скорость образования тумана из всех ультразвуковых генераторов для чистых комнат на рынке



ОБЛАСТИ ПРИМЕНЕНИЯ

  • Визуализация и отслеживание потоков воздуха в чистых помещениях
  • Исследования переноса частиц на технологические инструменты
  • Оптимизация расположения оборудования
  • Обнаружение попадания непредвиденных частиц и газообразных источников загрязнения
  • Отслеживание маршрутов проникновения воздуха в чистые помещения
  • Балансировка давления (для герметических комнат и помещений)
  • Тренировка операторов



ОСОБЕННОСТИ

  • Корпус и резервуар из полированной нержавеющей стали
  • Размеры (Д x В x Ш) 571 x 293 x 325 мм
  • Вес нетто 20 кг
  • Емкость бака 10 л
  • Время цикла 80 мин, из которых 50 мин — с плотным белым туманом
  • Ультразвуковой модуль из 35 пьезоэлектрических элементов
  • 0 — 100% регулировка интенсивности и плотности тумана
  • Микро-вентилятор IP 68, 24 В
  • Выходное отверстие для тумана ø 80 мм
  • Отображение Dotmatrix для индикации рабочего состояния и всех функций
  • Слежение за уровнем наполнения с помощью 3 емкостных датчиков
  • Функция измерения температуры
  • Счетчик времени
  • Функциональность системы с 3 или 2 или ультразвуковыми блоками в случае выхода одного из строя
  • Электронный пуск
  • Функция самоконтроля
  • Питание 90 — 264 VAC, 47 . . . 63 HZ,  5 A прим 230 VAC, 3 A при 115 VAC
  • Функциональность буфера в случае нестабильной сети электропитания

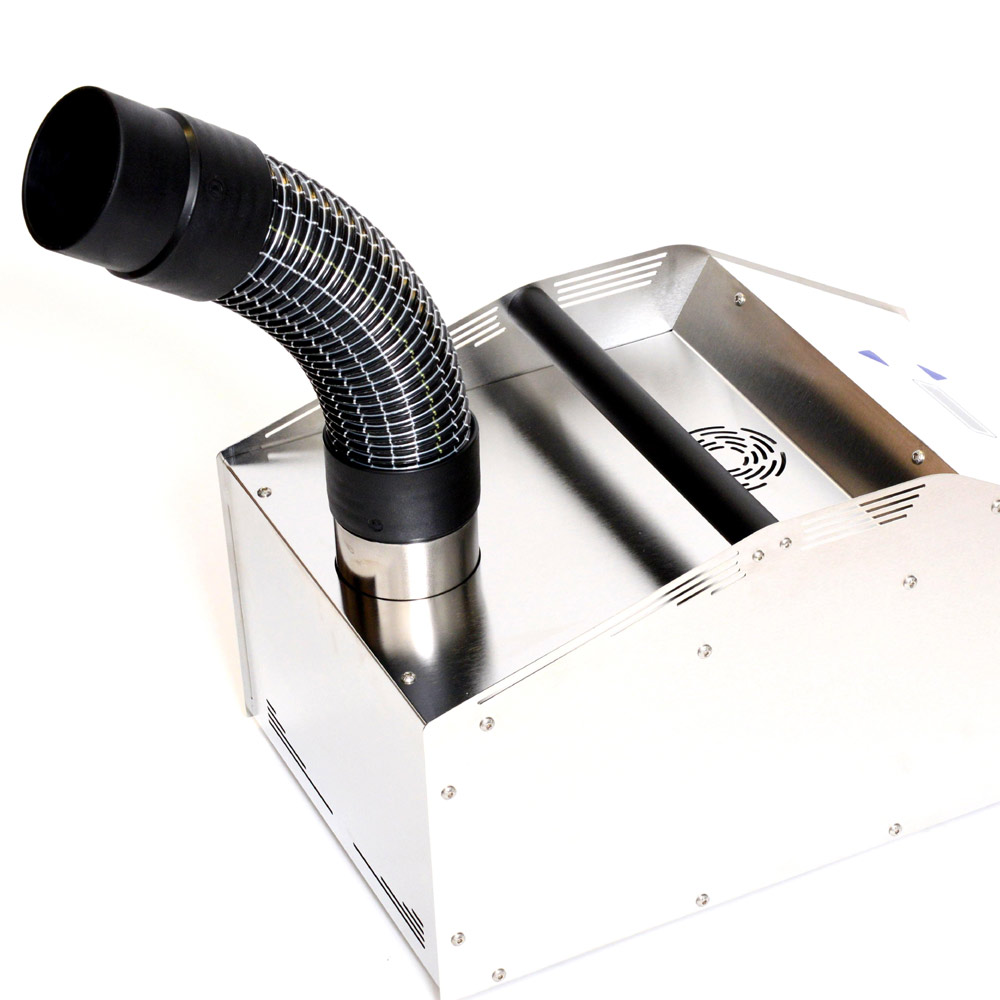

  • Распылитель длиной 650 мм и  ø 80 мм

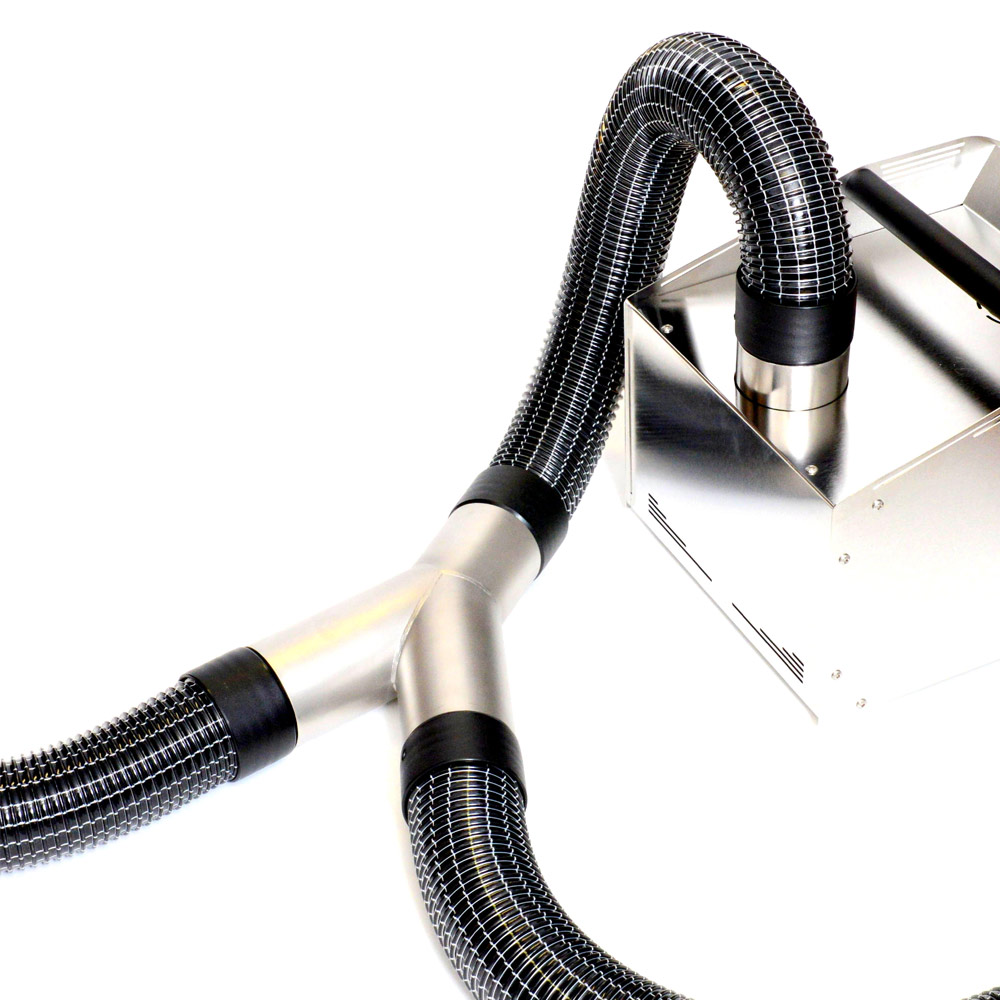

  • Y-образный сплиттер, позволяющий расщеплять одну трубку на две трубки, позволяя работать сразу в двух  зонах

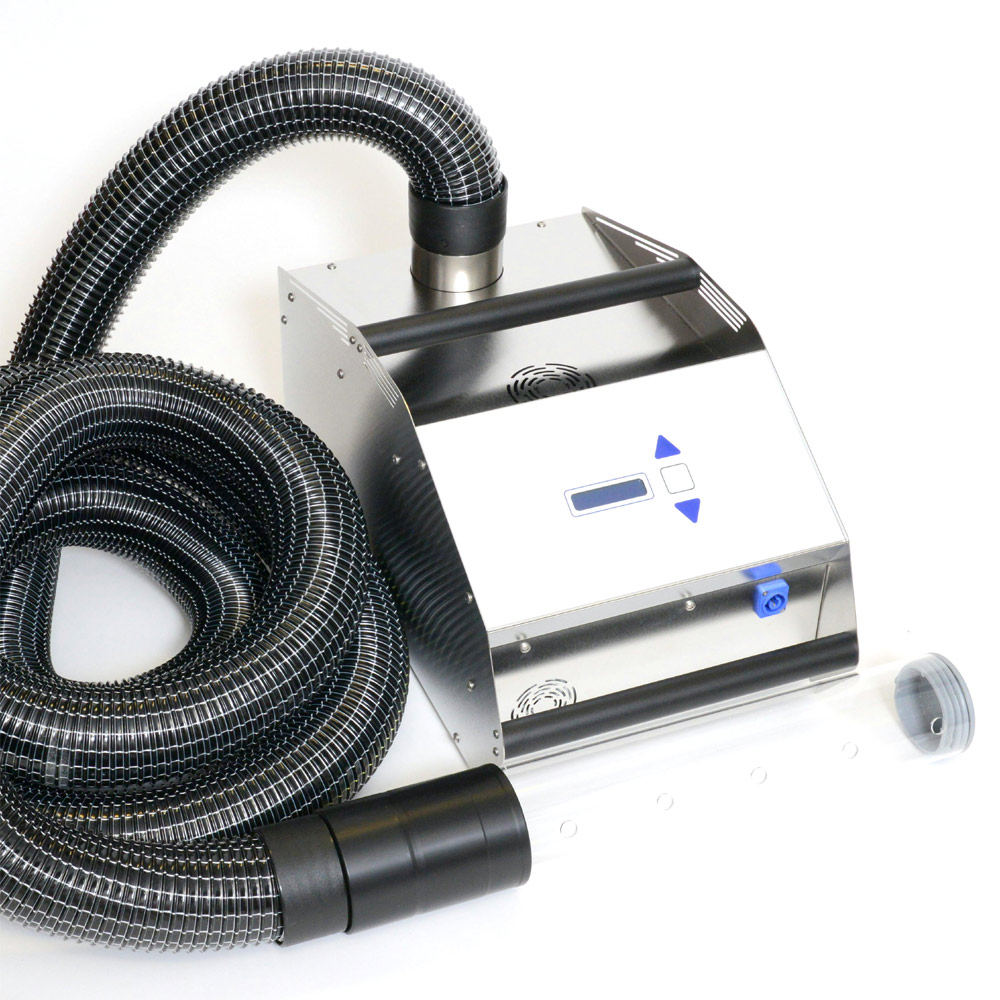

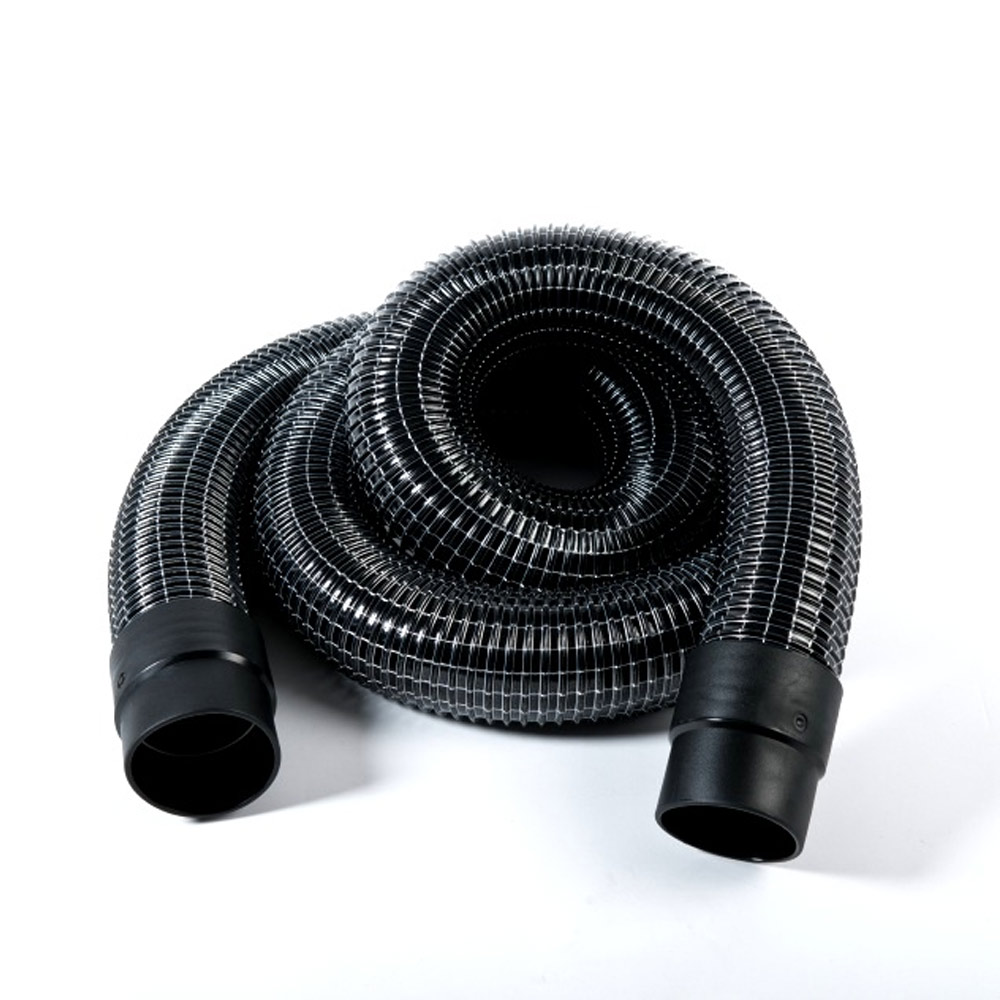

  • 2 комплекта гибкой трубки (Д x ø) 3.000 x 80 мм с набором фитингов
  • Трубчатый соединитель на две отдельные трубы
  • Силовой кабель
  • 24 месяца гарантии
  • Сертификат
  • Руководство пользователя



АКСЕССУАРЫ

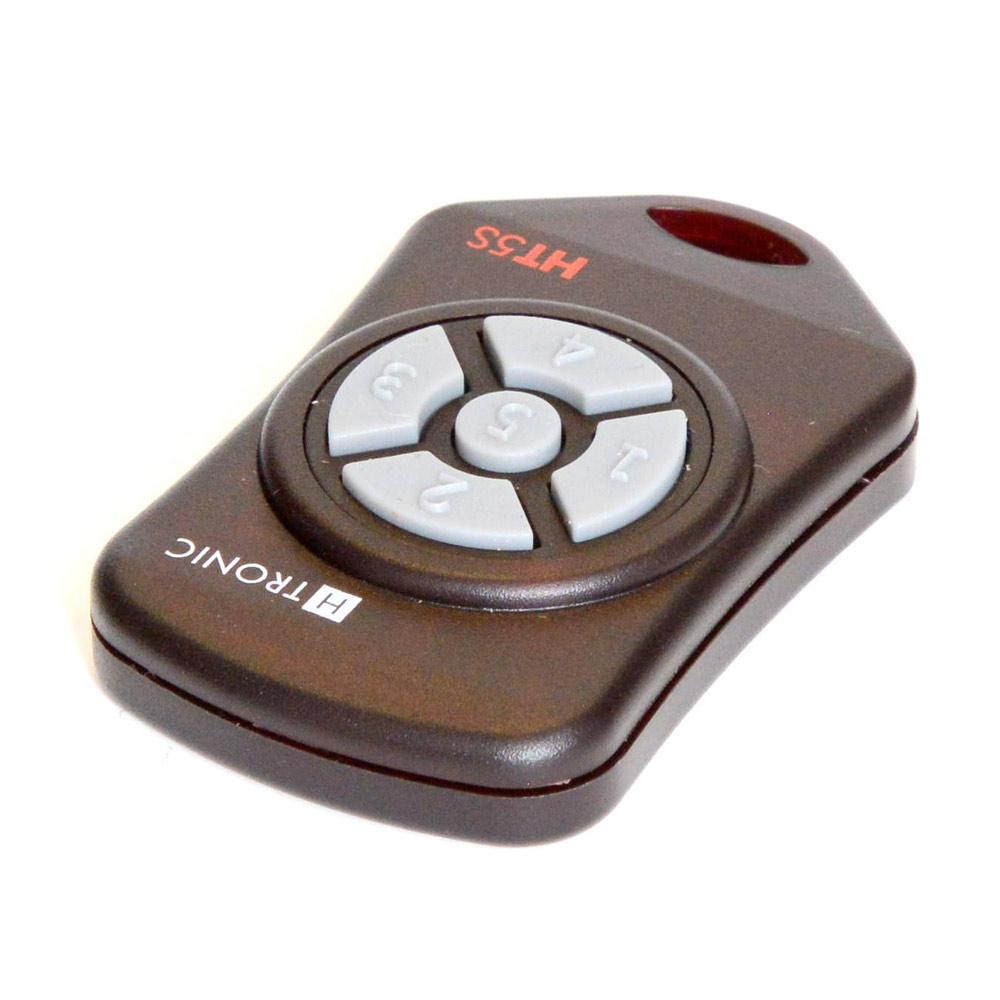

  • Дистанционный (радио) пульт управления  (вкл/выкл, режимы, вентилятор, управление блоками)

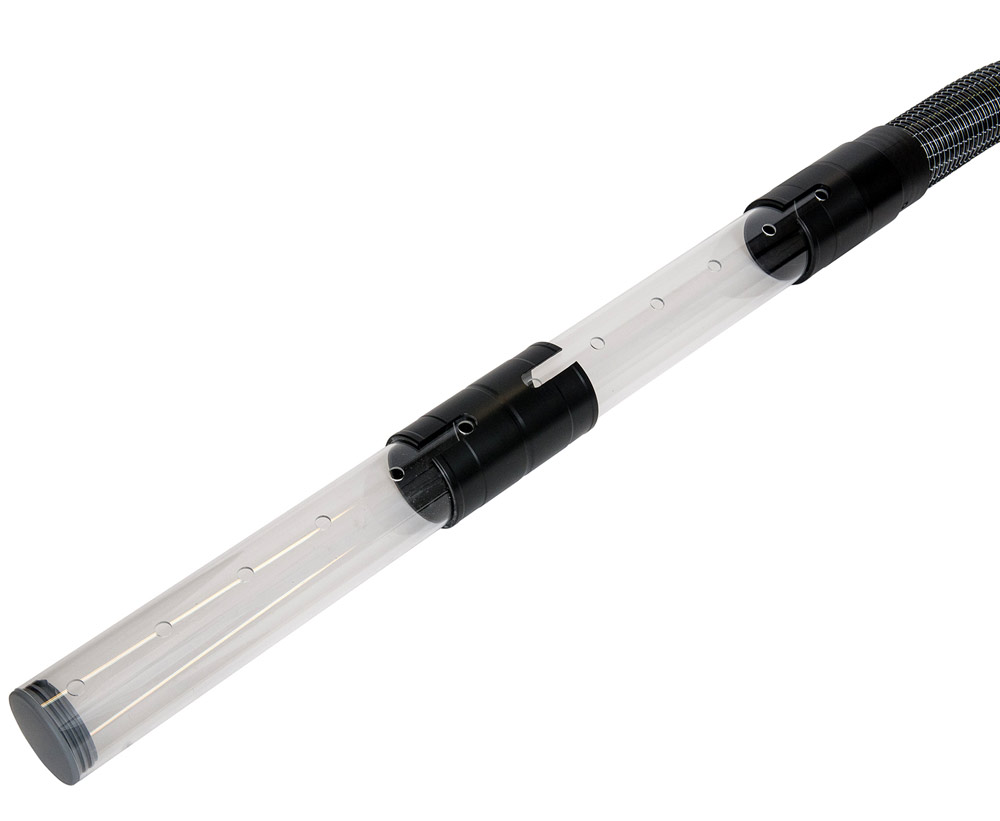

  • Прозрачная насадка-туба
    650 x 80 мм (Д x ø)

  • Прозрачная насадка-туба
    1300 x 80 мм (Д x ø)

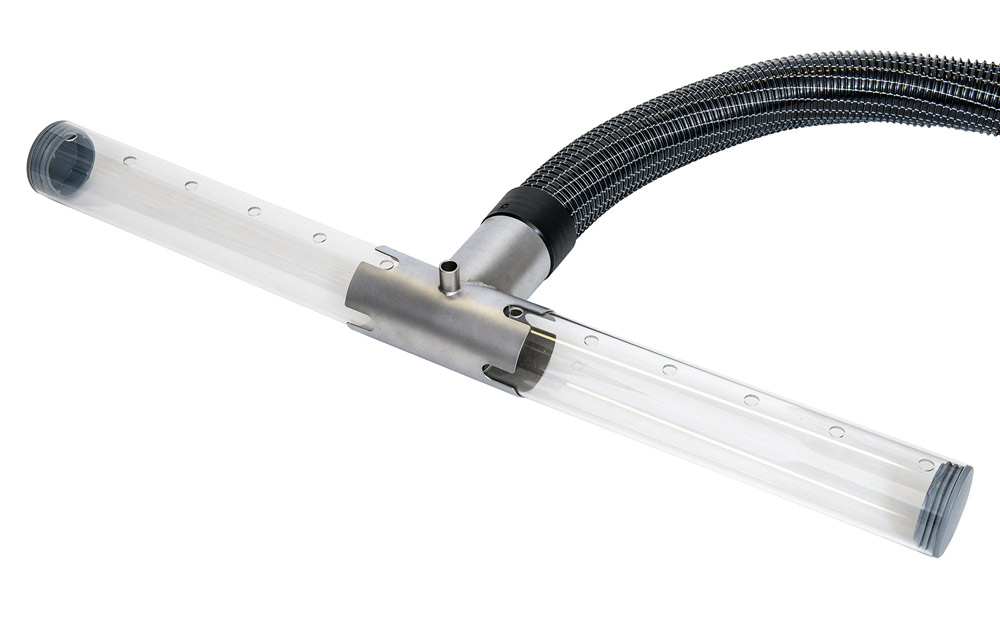

  • T-образный соединитель для насадок
    1300 x 80 мм (Д x ø)

  • Насадка-сопло шириной 250 мм для создания широкого потока тумана

  • Насадка-сопло шириной 500 мм для создания широкого потока тумана

  • Y-подобный соединитель для подключения двух шлангов или соединения двух систем

  • 3 м гибкий шланг
    (Д x ø: 3000 x 80 мм)

  • 5 м гибкий шланг
    (Д x ø: 5000 x 80 мм)

  • 10 м гибкий шланг
    (Д x ø: 10000 x 80 мм)

  • Соединительная трубка

  • Встроенный источник питания широкого диапазона 90 . . . 264 VAC, 47 . . . 63 Hz, 5 A @ 230 VAC, 3 A @ 115 VAC с стабилизатором напряжения

  • Светодиодная лампа с регулируемым размером пятна и специальными решетками для создания специальных линейных узоров

  • Специальная тележка на колесах для удобного перемещения (для моделей AFM18, 24 и 35)

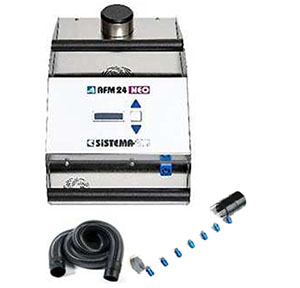

Генератор тумана AFM18-NEOГЕНЕРАТОРЫ ТУМАНА AFM24-NEO
