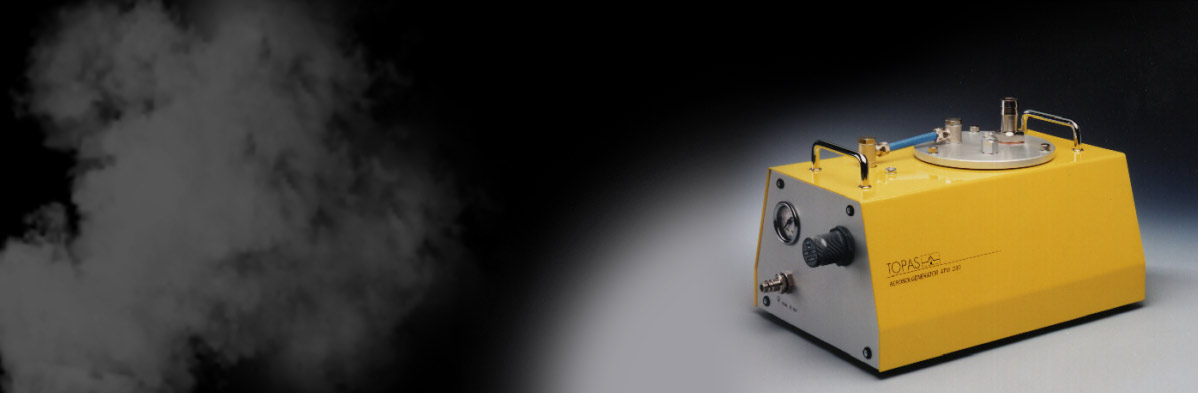

АЭРОЗОЛЬНЫЙ ГЕНЕРАТОР ATM230

ОБЩАЯ ИНФОРМАЦИЯ

Аэрозольный генератор ATM 230 производит аэрозоли в форме капель с известными свойствами в соответствии с директивой VDI 3491. Его конструкция и техническое решение гарантируют постоянное распределение частиц по размерам, а также концентрацию частиц с высокой воспроизводимостью и высоким выходом аэрозоля.
Генератор позволяет распылять различные жидкости, например, PAO (Emery 3004), DEHS, солевые растворы, суспензии стандартов PSL.

Небулайзер для столкновений АТМ 230 сконструирован как последовательный прибор с внешней подачей сжатого воздуха. Органы управления установлены так, что прибором можно легко и безопасно управлять.
Резервуар для жидкости расположен внутри корпуса генератора.

Для обеспечения безопасности был добавлен защитный клапан, который открывается приблизительно при 0,5 бар и ниже, чтобы избежать повышения давления в резервуаре для жидкости.

ПРЕИМУЩЕСТВА

• Полидисперсный аэрозоль с размером частиц ниже 1 мкм
• Отличное распределение частиц с постоянным размером
• Определенная и высокая концентрация частиц
• Изменяя давление в сопле, можно регулировать концентрацию частиц в широком диапазоне.

ИСПОЛЬЗОВАНИЕ

• Испытание фильтров HEPA и ULPA
• Измерения в чистых помещений и сертификация боксов ламинарного потока
• Генерация трассирующей частицы при низких скоростях потока
• Визуализация потоков

АКСЕССУАРЫ

• Тестовая жидкость DEHS (80 ml, 0.5 l, 1 l, 5 l or 20 l)
• Другие аэрозольные вещества, например PAO (Emery 3004) по запросу

ПРИНЦИП РАБОТЫ

Распылитель является ключевой частью генератора АТМ 230. Он изготовлен из высококачественной нержавеющей стали и работает в качестве двухпоточного сопла, основанного на принципе впрыска. Уникальная особенность заключается в том, что выпускное отверстие направлено к стенке стеклянного сосуда, который служит перегородкой. Эта секция ударов частиц удаляет крупные капли распыления и приводит к распределению частиц по размерам в основном ниже 1 мкм. Сжатый воздух очищается HEPA-фильтром перед подачей в распылитель.
В аэрозольном генераторе АТМ 231 используется сопло Ласкина для обеспечения настройки очень малы потоков с очень высокой продуктивностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•  Концентрация частиц 1.4..6.9*1010#/s (DEHS)
• Подача сжатого воздуха: max. 8 bar (115 psi) max. — 2.5 bar (36 psi)
• Скорость потока: 0.5…2.5 m3/h — 0.8…1.7 m3/h
• Массовая скорость потока (DEHS):* max. 20 g/h — max. 3.5 g/h
• Объем резервуара: 500 ml
• Жидкости: DEHS, PAO (Emery 3004), Парафиновое масло, физиологические растворы, латексные суспензии
• Сопло: 2 компонентный впрыскt — сопло Ласкинаe
• Размеры: 220mm x 280mm x 275mm
• Вес: 4.5 kg

Спецификация аэрозоля для DEHS

Размер частиц /Концентрация

• Всего: >10⁸#/cm3
• 0.2µm: 2×10⁷#/cm3
• 0.5µm: 5×10⁵#/cm3
• 1.0µm: 1×10⁵#/cm3
• 0.3 – 0.5µm: 1.5×10⁷#/cm3
• 0.5 – 1.0µm: 8×10⁶#/cm3
• Среднее значение: 0.1 .. 0.5 µm
