АЭРОЗОЛЬНЫЙ ГЕНЕРАТОР ATM241



АЭРОЗОЛЬНЫЙ ГЕНЕРАТОР ATM241



  • Полидисперсный аэрозоль с частицами в основном ниже 1 мкм
  • Отличное распределение частиц с постоянным размером
  • Определенная и высокая концентрация частиц
  • Изменяя давление сопла и количество включенных сопел, можно регулировать как скорость образования частиц, так и в узких пределах распределение частиц по размерам.



АЭРОЗОЛЬНЫЙ ГЕНЕРАТОР ATM241



  • Полидисперсный аэрозоль с частицами в основном ниже 1 мкм
  • Отличное распределение частиц с постоянным размером
  • Определенная и высокая концентрация частиц
  • Изменяя давление сопла и количество включенных сопел, можно регулировать как скорость образования частиц, так и в узких пределах распределение частиц по размерам.

ОПИСАНИЕ ПРОДУКТА

Генератор аэрозоля АТМ 241 производит аэрозоли в форме капель с известными свойствами в соответствии с директивой VDI 3491. Конструкции и технические решения гарантируют очень постоянное распределение частиц по размерам, а также концентрацию частиц с высокой воспроизводимостью и высоким выходом аэрозоля.
Генераторы серии ATM 241 позволяют распылять различные жидкости, например, PAO (Emery 3004), DEHS, PSL-суспензии и солевые растворы.



ПРЕИМУЩЕСТВА

  • Полидисперсный аэрозоль с частицами в основном ниже 1 мкм
  • Отличное распределение частиц с постоянным размером
  • Определенная и высокая концентрация частиц
  • Изменяя давление сопла и количество включенных сопел, можно регулировать как скорость образования частиц, так и в узких пределах распределение частиц по размерам.

ИСПОЛЬЗОВАНИЕ

  • Генерация трассирующих частиц
  • Проверка измерений в очень больших чистых помещениях
  • Испытание фильтров HEPA и ULPA

АКСЕССУАРЫ

  • Тестовая жидкость DEHS (80 ml, 0,5 l, 1 l, 5 l or 20 l)
  • Другие жидкости, такие как PAO (Emery 3004) по запросу

ПРИНЦИП РАБОТЫ

Heart of the generator is new, patented ring slit nozzle, which allows based on its geometry the generation of finest aerosols.

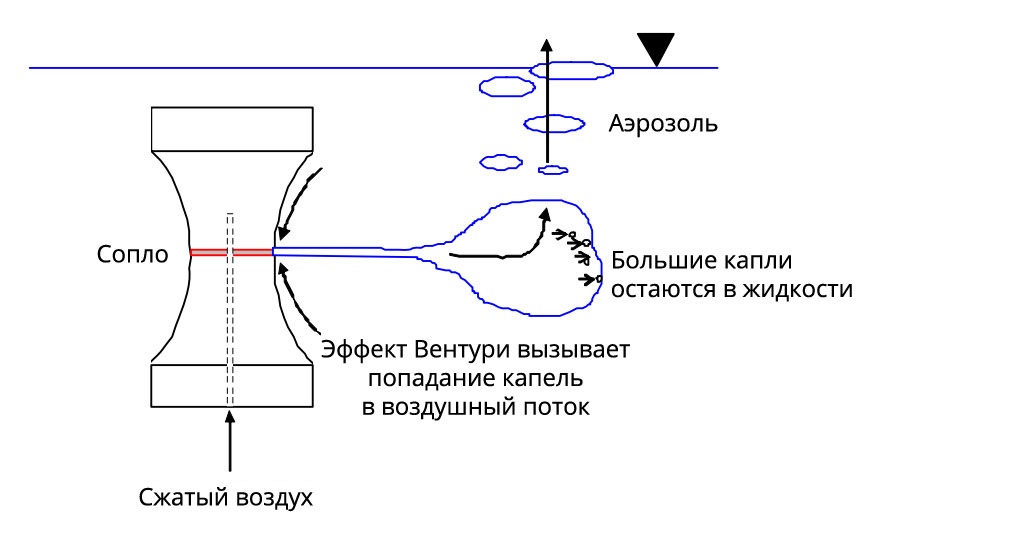

The figure shows the operation principle schematically. Compressed air is blown through a 100 µm thin ring slit into the liquid to be nebulized. Because of high air velocities at the circumjacent breaking edge, the resulting under pressure drags the liquid along. Shear forces acting between air jet and the liquid at the circumference of this so-called ring slit nozzle form the droplet aerosol. Coarse droplets are prevented from leaving the liquid through inertial effects inside the produced small bubbles.

Основой генератора является новое запатентованное кольцевое щелевое сопло, которое позволяет на основе его геометрии генерировать качественные аэрозоли.
На рисунке схематично показан принцип действия. Сжатый воздух продувается через тонкую кольцевую щель 100 мкм в распыляемую жидкость. Из-за высоких скоростей воздуха на соседней изломанной кромке результирующее под давлением увлекает жидкость вперед. Сдвиговые силы, действующие между воздушной струей и жидкостью на окружности этого так называемого кольцевого щелевого сопла, образуют капельный аэрозоль. Крупные капли не могут покинуть жидкость за счет инерционных воздействий внутри образовавшихся маленьких пузырьков.

SPECIFICATION

  • Particle number concentration (DEHS): 1.1..2.8*1011#/s
  • Compressed air supply: max. 8 bar (115 psi)
  • Flow rate: 5…70 m3/h
  • Mass flow rate (DEHS)*: max. 240 g/h
  • Feeding volumen: 4.7 (min)…8 l (max)
  • Nozzle: two-component jet
  • Feature: 4 Nozzles (individually switchable)
  • Fluids: DEHS, PAO (Emery 3004), Saline solutions, Latex suspensions
  • Dimensions: 480 x 250 x 220
  • Weight: 6.2 kg

Aerosol specfication for DEHS

  • Total: >108#/cm3
  • 0.2 µm: 2×107#/cm3
  • 0.5 µm: 5×105#/cm3
  • 1.0 µm: 1×105#/cm3
  • 0,3 – 0,5 µm: 1.5×107#/cm3
  • 0.5 – 1.0 µm: 8×106#/cm3
  • Median value: 0.1 .. 0.5 µm
